Instalar y orientar una antena parabólica

Herramientas necesarias

  • Llave inglesa
    Llave inglesa
  • Taladro y broca
    Taladro y broca
  • Martillo
    Martillo.
  • Mango para colocación de tacos
    Mango para colocación de tacos
  • Brújula
    Brújula
  • Rotulador
    Rotulador

Material necesario

  • Plato
    Plato con todos sus elementos
  • Soporte pared L
    Soporte de pared en L
  • Taco de expansión
    4 tacos metálicos de expansión
  • Tornillo hexagonal
    4 tornillos hexagonales
  • Arandela 'grower'
    4 arandelas tipo 'grower'
  • Conector F
    2 conectores F
  • Cable coaxial
    Cable coaxial especial para satélite
  • Receptor satélite
    Receptor satélite

1 Colocación del soporte en la pared

Antes de ponernos a fijar el soporte en L, buscaremos el lugar idóneo. Los requisitos son dos:

  • El lugar donde fijemos el soporte nos tiene que permitir orientar el plato hacia el sur. Usaremos la brújula para ello.
  • No debe haber ningún obstáculo cerca frente al plato.

Una vez confirmados ambos puntos, pondremos el soporte sobre la pared donde vayamos a fijarlo, y con un rotulador hacemos las marcas.

Ahora vamos a por el taladro y con la broca del diámetro apropiado para los tacos metálicos que hemos comprado, hacemos los cuatro agujeros. La profundidad ideal es medio centímetro + la longitud del taco.

Proceso de colocar el soporte L

Introducimos los cuatro tacos en sus agujeros, metemos el mango para colocación de tacos de expansión en cada uno de ellos, y damos un fuerte martillazo para que se expandan y queden agarrados:

Proceso de colocar los tacos y clavarlos con el martillo

Ya tenemos fijados los cuatro tacos. Ahora colocamos el soporte en L, colocamos las arandelas 'grower' y atornillamos.

Esquema del atornillado a la pared del soporte L

(1) Arandela / (2) Tornillo hexagonal / (3) Soporte L / (4) Taco metálico

El siguiente paso es montar el plato.

2 Montaje del plato

Dependiendo de la marca y modelo del plato que tengas, el montaje variará. Debería venir con un manual de instrucciones con todos los detalles.

Como curiosidad, aquí podéis ver un montaje típico.

Montaje típico de una antena parabólica, con todas sus piezas

Montaremos todo, incluído el LNB, y atornillamos fuerte excepto los tornillos marcados en rojo. Los dejaremos lo suficientemente apretados para que todo se sujete bien, pero lo suficientemente aflojados para poder mover la parabólica con la mano. Concretamente debe permitir tres movimientos, señalados con las flechas rojas:

Parabólica con las tres posibles ajustes para conseguir la orientación correcta

3 Orientación de la parabólica hacia el satélite

En esta guía hablaremos de los satélites más comunes a los que orientar la antena en España, el Hispasat y el Astra 19'2º.

Cuando hablamos de Hispasat y Astra en realidad nos referimos a la señal que emiten las plataformas, pues en realidad existen muchos satélites emitiendo lo mismo en distintas posiciones para cubrir la mayor superficie terrestre posible. Por lo tanto, nos valdrá captar la señal de cualquiera de la plataforma deseada.

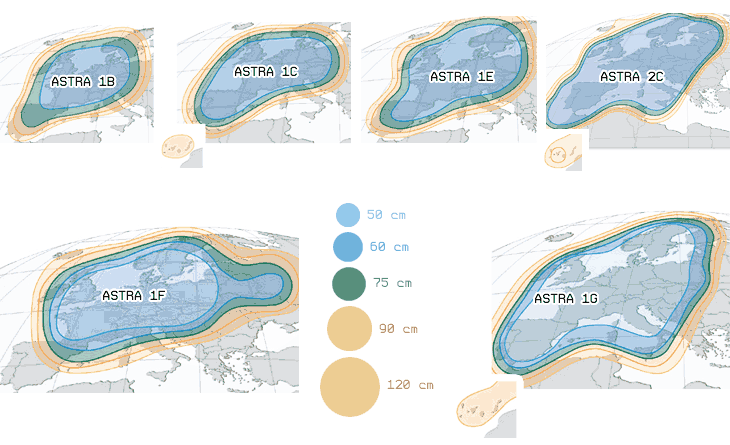

Concretamente, Hispasat emite con tres satélites para Europa, el Hispasat 1B, 1C y 1D. Astra sin embargo tiene nada más y nada menos que ocho satélites, Astra 1B, 1C, 1E, 1F, 1G, 1H y 2C.

Dibujo con la posición de los satélites Astra e Hispasat

Cada uno tiene sus canales, siendo el Hispasat el que tiene más en español. Sin embargo, en Astra 19'2º encontraremos muchos más, y en abierto, aunque la mayoría en alemán. En ambos podremos encontrar en abierto los canales autonómicos españoles, en su emisión especial internacional.

La plataforma española de pago, Movistar+, se encuentra en ambos.

Pero lo mejor es que eches un vistazo a la lista de canales de Hispasat y la lista de canales de Astra y decidas por ti mismo.

Y llegó el momento clave: orientar nuestra parabólica hacia el satélite que queramos.

Necesitamos tres datos para lograrlo: azimut, elevación y polarización del LNB.

Azimut

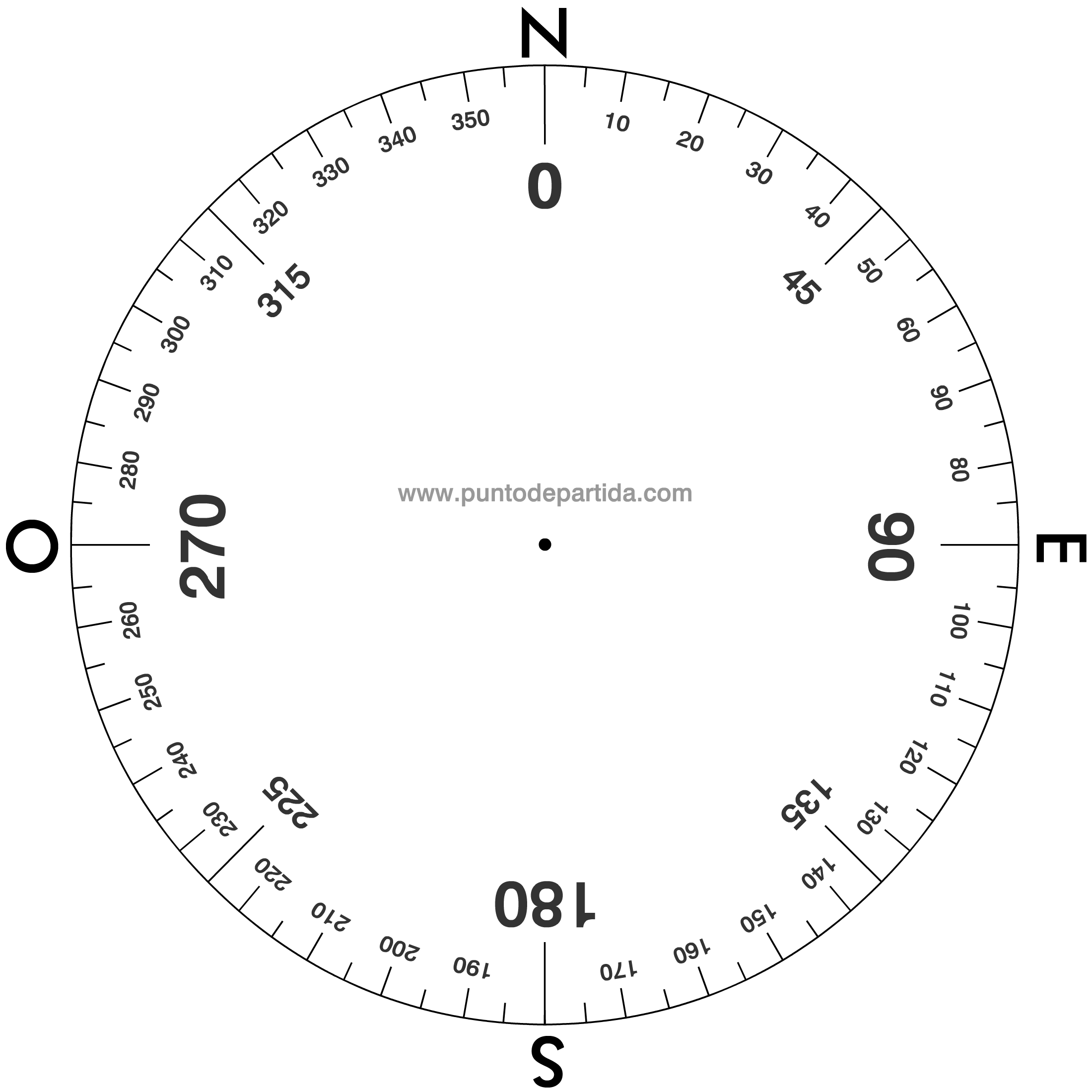

Es la posición del plato en plano horizontal respecto del norte. Se mide en grados.

Esquema del azimut
Animación del azimut

Elevación

Es la inclinación en la que llega el haz de señal del satélite hasta nuestra parabólica. Se mide en grados y valiéndonos de lo que venga marcado en el soporte del plato.

Esquema elevación
Animación de la elevación

Polarización

Es la rotación que debe tener el LNB respecto a la vertical del suelo. Se mide en grados.

Polarización
Animación de la polarización

Todos estos datos dependen de dos factores:

  • Nuestra posición geográfica
  • La posición del satélite cuya señal queramos captar

Puedes usar la herramienta de Diesl (necesario Flash) o Dishpointer, usando Google Maps como base. En este último, el valor 'LNB Skew' corresponde a la polarización. Para buscar en la lista de satélites, el Astra es el 19.2E Astra y el Hispasat el 30.0W Hispasat 1C/1D

Datos de orientación para antenas parabólicas en España
Provincia Astra Hispasat
Azimut Elevación Polarización   Azimut Elevación Polarización
ALAVA 150 36 +20   217 33 -25
ALBACETE 148 40 +25   220 36 -30
ALICANTE 150 41 +25   222 36 -30
ALMERÍA 146 42 +25   221 38 -30
ASTURIAS 146 34 +25   213 34 -25
AVILA 146 37 +25   216 36 -25
BADAJOZ 142 38 +30   214 39 -25
BARCELONA 155 39 +20   224 32 -30
BURGOS 148 36 +25   216 34 -25
C.REAL 146 39 +25   218 37 -30
CACERES 143 37 +30   214 38 -25
CÁDIZ 141 40 +30   144 41 -30
CASTELLÓN 152 40 +20   222 34 -30
CORDOBA 144 40 +30   218 39 -30
CUENCA 148 39 +25   219 36 -30
GIRONA 156 39 +20   224 31 -30
GRANADA 145 41 +30   219 39 -30
GUADALAJARA 148 38 +25   218 36 -30
GUIPÚZCOA 150 36 +20   218 33 -25
HUELVA 141 39 +30   215 40 -25
HUESCA 152 38 +20   220 33 -30
JAEN 145 40 +30   219 38 -30
LA CORUÑA 142 33 +30   210 36 -20
LA RIOJA 149 36 +20   218 34 -25
LAS PALMAS 124 40 +45   209 53 -25
LEÓN 145 35 +25   213 36 -25
LUGO 143 34 +25   211 36 -20
LLEIDA 153 38 +20   222 33 -30
MADRID 147 38 +25   217 36 -30
MÁLAGA 144 41 +30   219 40 -30
MALLORCA 155 41 +20   225 33 -35
MURCIA 149 41 +25   222 37 -30
NAVARRA 151 36 +20   219 33 -25
ORENSE 143 34 +25   211 36 -25
PALENCIA 146 37 +25   216 36 -25
PONTEVEDRA 142 34 +25   210 37 -20
SALAMANCA 145 36 +25   215 36 -25
SANTANDER 148 35 +25   215 34 -25
SEGOVIA 147 37 +25   216 36 -25
SEVILLA 142 39 +30   216 40 -30
SORIA 149 37 +25   218 34 -30
TARRAGONA 154 39 +20   223 33 -30
TENERIFE 124 39 +45   207 54 -25
TERUEL 150 39 +20   220 35 -30
TOLEDO 146 38 +25   217 37 -30
VALENCIA 151 40 +20   222 35 -30
VALLADOLID 146 36 +25   215 36 -25
VIZCAYA 149 35 +20   217 33 -25
ZAMORA 145 36 +25   214 36 -25
ZARAGOZA 151 38 +20   220 34 -30

Si necesitas más detalle, puedes consultar la excelente herramienta de orientación de antenas de Diesl (es necesario Flash).

4 Conexión de los cables

Con el cable coaxial ya colocado y fijado, pelamos ambos extremos y colocamos el conector F.

Para ello, hacemos un corte del aislante procurando no cortar la malla interior. Tiramos la malla hacia atrás con los dedos, hacemos el segundo corte en el aislante interior y colocamos el conector F.

Esquema de cómo preparar el cable coaxial

Enroscamos los conectores F en el LNB y en el receptor digital o en la tarjeta PCI.

Montaje final de la antena conectada al receptor

Ahora, configuramos el sintonizador con el satélite elegido y buscaremos en los menús la opción que nos proporcione la intensidad de la señal. Con esto haremos el ajuste final de la posición de la antena hasta obtener el máximo nivel.

Cuando esté todo funcionando, apretamos firmemente todas las tuercas de la parabólica, y nos aseguramos de que todo esté estable.
